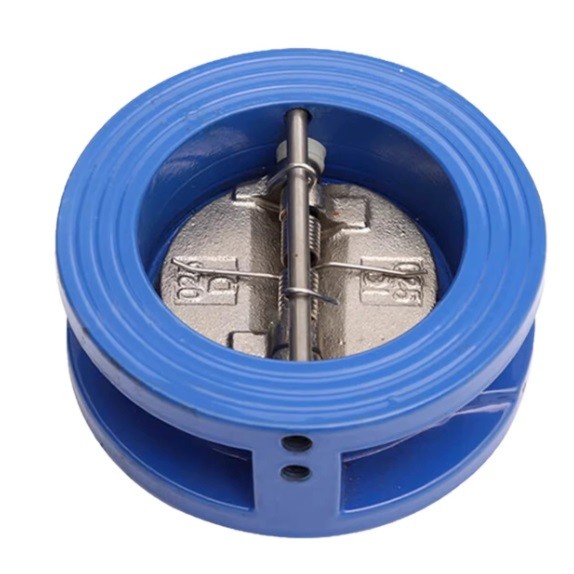

La válvula de retención de doble plato es un componente esencial para evitar el flujo inverso en sistemas hidráulicos. Su diseño de "doble disco" asistido por resortes permite un cierre rápido antes de que se produzca la inversión del fluido, minimizando el golpe de ariete. Gracias a su cuerpo tipo Wafer, es ligera, compacta y se instala fácilmente entre bridas. Es ideal para aplicaciones en redes de agua, climatización y procesos industriales, ofreciendo alta durabilidad y baja pérdida de carga.
Parámetro,Especificación
Tipo de Diseño,Doble plato / Clapeta de doble disco
Rango de Diámetros,DN40 – DN1200
Presión Nominal,"PN10, PN16, PN25, PN40"
Material del Cuerpo,Fundición ductil GGG40 / Acero al carbono
Material de Discos,Acero inoxidable CF8M (AISI 316)
Material del Eje,Acero inoxidable AISI 316
Resortes,Acero inoxidable / Inconel
Tipo de Asiento,EPDM / NBR / FKM (Viton) / Metal-Metal
Temperatura de Trabajo,-20°C a +130°C (según elastómero)
Conexión,Tipo Wafer (montaje entre bridas)
Longitud de Construcción,EN 558-1 Serie 16
Posición de Montaje,Horizontal o Vertical (flujo ascendente)
Cierre,Rápido asistido por muelle (Non-slam)
Pérdida de Carga,Muy baja debido al diseño hidrodinámico
Recubrimiento,Pintura epoxi (mínimo 250 µm)
Norma de Diseño,API 594 / EN 12334
Pruebas de Presión,EN 12266-1
Certificaciones,"CE, ISO 9001, WRAS (opcional)"
