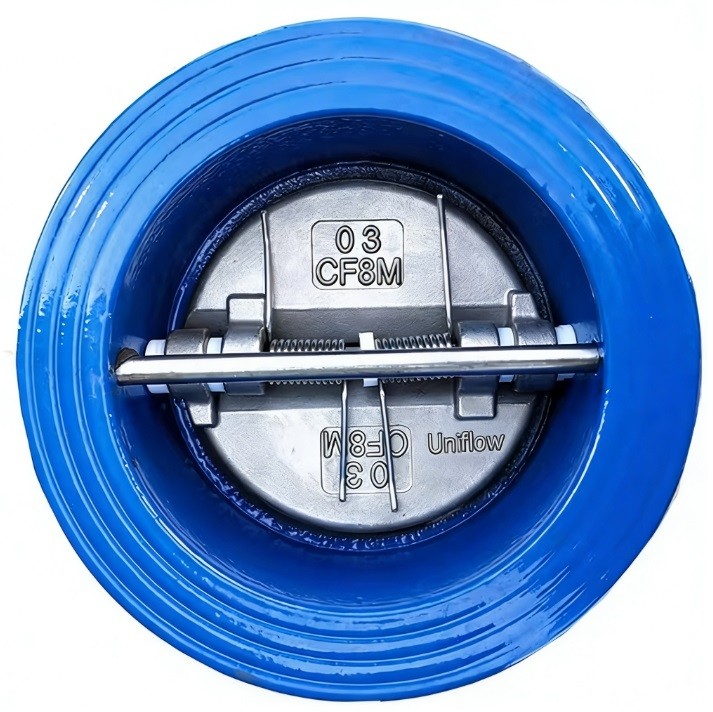

Zawór zwrotny międzykołnierzowy dwuklapowy to kompaktowe rozwiązanie zapobiegające przepływowi zwrotnemu w rurociągach. Dzięki dwóm półkolistym klapom zamykanym przez sprężyny, urządzenie reaguje błyskawicznie, minimalizując ryzyko uderzenia hydraulicznego. Konstrukcja typu Wafer oszczędza miejsce i redukuje wagę instalacji. Jest powszechnie stosowany w sieciach wodociągowych, systemach HVAC oraz przemyśle, oferując niskie straty ciśnienia i niezawodność przy montażu poziomym i pionowym.
Parametr,Specyfikacja
Typ Konstrukcji,Międzykołnierzowy dwuklapowy (Dual Plate)
Zakres Średnic,DN40 – DN1200
Ciśnienie Nominalne,"PN10, PN16, PN25, PN40"
Materiał Korpusu,Żeliwo sferoidalne GGG40 / Stalwa
Materiał Klap,Stal nierdzewna CF8M / Brąz
Materiał Sprężyny,Stal nierdzewna AISI 316 / Inconel
Typ Uszczelnienia,EPDM / NBR / Viton (FKM)
Temperatura Pracy,-20°C do +120°C (zależnie od uszczelnienia)
Typ Połączenia,Typ Wafer (międzykołnierzowy)
Długość Zabudowy,EN 558-1 Szereg 16
Montaż,Poziomy lub pionowy (przepływ w górę)
Ochrona Układu,Redukcja uderzeń hydraulicznych
Szybkość Domknięcia,Wysoka (wspomaganie sprężynowe)
Straty Ciśnienia,Minimalne dzięki profilowanym klapom
Powłoka Ochronna,Farba epoksydowa (min. 250 µm)
Norma Projektowa,API 594 / EN 12334
Norma Badań,EN 12266-1
Certyfikaty,"CE, Atest PZH (dla wody pitnej)"
